Mess- und Regeltechnik
Klimageräte – Messungen und Kontrollen
Herkömmliche Lösung
Klimageräte werden in beinahe allen neuen und renovierten Gebäuden verwendet, um eine hochqualitative Innenraumluft sicherzustellen. Neben der Bereitstellung von sauberer Innenraumluft ermöglichen die bedienerfreundlichen Geräte von HK Instruments die kosteneffiziente und mühelose Installation und Überwachung von Klimaanlagen. Im Vergleich zu Analoggeräten benötigen moderne Modbus-Geräte weniger Kabel, wodurch sich die Kosten für die Herstellung der Verkabelung reduzieren. Die speziell für Klimageräte entwickelte Kombination DPT-Dual-MODAHU ist auf dem Markt einzigartig.
DPT-Flow (1) ermöglicht eine genaue Anpassung des Luftvolumenstroms und Kontrolle über Luftzufuhr und Abluft. DPT-R8 (3,5) überwacht die Sauberkeit der Filter und die Frostbildung in der Wärmerückgewinnungseinheit. Die Sensortypen CDT (4), RHT (8), PTE-CABLE (2), PTE-FG (6) und PTE-DUCT (7) ermöglichen eine bedarfsgesteuerte Belüftung.
Modbus-Lösung
Unsere Hauptprodukte sind auch mit Modbus-Netz verfügbar. Bei Nutzung einer Buslösung sind weniger Adern in den Kabeln und weniger Eingangspunkte im Regler nötig. Das Ergebnis sind geringere Geräte- und Installationskosten.
DPT-DUAL-MOD vereinigt zwei Differenzdrucktransmitter in einem Gerät. Bei Verwendung des Eingabeterminals können Temperaturtransmitter durch Temperaturfühler ersetzt werden. Das ermöglicht die Messung von vier verschiedenen Datentypen.
Mit der Modbus-Lösung sind nur 4 Adern nötig, statt 23 wie bei der traditionellen Lösung.

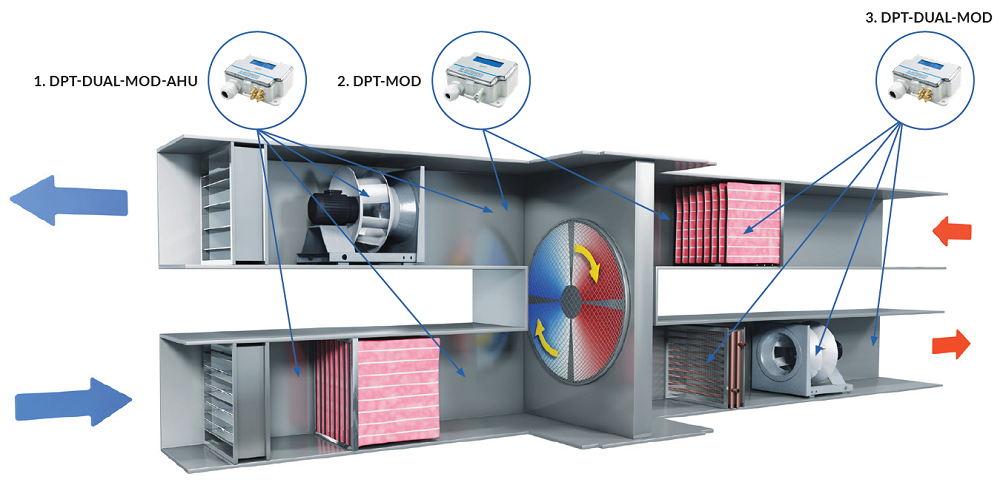

Im Rahmen einer Modbus-Lösung überwacht und steuert DPT-Dual-MOD-AHU (1) die Luftvolumina. Die Anlage dient auch als Filteralarm und ersetzt so zwei verschiedene Messgeräte: Luftflusstransmitter und Differenzdrucktransmitter. DPT-Dual-MOD (3) ist die richtige Lösung, wenn Sie statt der Luftvolumina den Kanaldruck überwachen und kontrollieren möchten. Beide Temperatursensoren sind an beide DPT-Dual-MOD-Modelle angeschlossen. Diese Sensoren sind für die Funktion der Klimaanlage unerlässlich. DPT-MOD (2) vermeidet die Frostbildung in der Wärmerückgewinnungseinheit.
Reinraum-Anwendung
Druckdifferenzen zwischen den Räumen in Krankenhäusern, Laboren und sonstigen anspruchsvollen Umgebungen können durch Druckbeaufschlagung und Druckentlastung gesteuert werden, um vorteilhafte Arbeitsbedingungen und die Reinheit von Produkten zu gewährleisten. Die zur Überwachung von Druckunterschieden zwischen Räumen entwickelten Differenzdrucktransmitter messen die Druckdifferenz zwischen der Luft im Reinraum und der Außenluft. DPT-Priima misst sogar die geringsten Druckdifferenzen und ist eine ausgezeichnete Option für Einrichtungen, bei denen die Druckbeaufschlagung hohe Präzision und operative Zuverlässigkeit erforderlich macht. Neben der Messung von Druckdifferenzen ist es auch wichtig, die Temperatur und Feuchtigkeit in Reinräumen zu messen. Der RHT Feuchtigkeits- und Temperaturtransmitter ist die perfekte Wahl für solche Messungen. Alle unsere Reinraumgeräte ermöglichen eine Vor-Ort-Kalibrierung und sind mit Kalibrierzertifikat erhältlich. Unsere Geräte gewährleisten eine unterbrechungsfreie Produktion in Reinräumen, in denen eine zuverlässige, fortwährende Überwachung gefordert wird.
Der hochpräzise Differenzdrucktransmitter DPT-Priima-AZ-D-S (1) überwacht den Überdruck in Laboreinrichtungen. Das Relais des elektronischen Differenzdruckschalters und Transmitters DPI-500-2R-AZ (2) aktiviert die Alarmleuchte, wenn der Druck in der Einrichtung den Grenzwert überschreitet. Der Siro-rH (3) übermittelt die Werte von Raumtemperatur und Feuchtigkeit an das Automationssystem. Die analoge Druckanzeige DPG (4) ist leicht ablesbar und dadurch zur Anzeige des genauen Drucks im Laminarströmungsschrank geeignet. Der PTE-Cable (5) misst die Temperatur in einem gekühlten Schrank und ermöglicht es, Verlaufsdaten über längere Zeiträume zu erfassen.
Gewerbliche Gebäudelösungen
HK Instruments stellt benutzerfreundliche Messgeräte für Anlagen im Innen- und Außenbereich her. Passive Sensoren für Außentemperatur und Licht arbeiten zuverlässig und reduzieren den Aufwand für die Verkabelung. Diese empfindlichen Sensoren erkennen den Heizbedarf des Gebäudes und sorgen für eine energieeffiziente Steuerung der Außenbeleuchtung. Flüssigkeitsdrucktransmitter können zur Überwachung von Fernwärme und -kälte sowie zur Erkennung von Lecks und Vermeidung von Wasserschäden verwendet werden. Die Überwachung des Differenzdrucks an der gesamten Gebäudehülle achtet auf den Zustand des Gebäudes und verhindert schwerwiegende Bauschäden.
PTE-OI (5) misst die Außentemperaturen und die Stärke des Außenlichts. Zusammen mit PTE-Room (3), welcher die Raumtemperatur misst, ermöglichen die Sensoren eine proaktive Kontrolle des Heiznetzwerks. PTL-Heat (2) überwacht den Druck im Heiznetzwerk und stellt bei Druckabfällen Leckagealarme bereit. PTE-OI nimmt Lichtmessungen vor, um zu bestimmen, wann die Außenbeleuchtung ein- bzw. ausgeschaltet werden sollte. DPT-Priima (4) misst den Differenzdruck an der Gebäudehülle und behält den gewünschten Druckausgleich bei. SPP (6), statischer Druckanschluss, mit DPT-Priima-Verbindung, verhindert direkte Transmitterstörungen, weil alle Windböen ausgefiltert werden.
Dach-Absauganlage
In Mehrfamilienhäusern sind häufig Absauganlagen auf dem Dach erforderlich, um die Reinheit und hohe Qualität der Innenraumluft sicherzustellen. Die Belüftung in einem Mehrfamilienhaus wird oft auf einen Standardwert eingestellt, auch wenn die Auslastung variiert. Das führt zu einem erheblichen Energieverlust. Mit den Messgeräten von HK Instruments lassen sich Belüftungsanwendungen in Mehrfamilienhäusern einfach umsetzen. Unsere kosteneffizienten Lösungen müssen nicht durch ein teures Gebäudeautomationssystem unterstützt werden.
DPT-Ctrl-2SP (2) hält das Luftvolumen in der Wäschereieinrichtung durch die Steuerung des EC-Abluftgebläses auf dem gewünschten Sollwert. RHT-1R (1) überwacht die Luftfeuchtigkeit und sorgt für eine Leistungssteigerung des DPT-Ctrl2SP, wenn sich die Feuchtigkeit erhöht. Siro-VOC-rH (3) und CDT-MOD-2000-DC (5) überwachen die Luftqualität in Wohnungen und DPT-Ctrl-MOD (4) passt das Abluftgebläse aktiv an. CDT2000- und DPT-Geräte kommunizieren über die Modbus-Schnittstelle nahtlos mit dem Gebäudeverwaltungssystem.
„Demand-controlled Ventilation“ (DCV)
Die multifunktionalen Messgeräte von HK Instruments werden als Teil einer bedarfsgesteuerten Belüftung eingesetzt. Die Belüftungsstärke wird erhöht, wenn sich eine große Anzahl an Personen in einem Gebäude aufhält. Belüftungslösungen dieser Art sind in unter anderem Schulen, Büros, Sporthallen und Hotels erforderlich, also in Gebäuden, in denen die Aufrechterhaltung einer guten Luftqualität gerade dann wichtig ist, wenn die Auslastung stark schwankt. Neben der Gewährleistung einer guten Luftqualität sorgt die bedarfsgesteuerte Belüftung auch für einen geringeren Energieverbrauch von Gebäuden
Aufgrund technischer Innovationen sind unsere Geräte jetzt noch vielseitiger einsetzbar als zuvor. CDT2000-DC, ein CO2-Transmitter, der die Dual-Channel-Technologie verwendet, ist wartungsfrei und kann auch in Krankenhäusern, Altersheime und sonstigen Umgebungen verwendet werden, die für herkömmliche CO2-Transmitter eine Herausforderung darstellen würden. Das große Display eines CDT-Geräts bietet alle wichtigen Informationen und ist leicht ablesbar, was die Nutzer eines Gebäudes zu schätzen wissen werden.
Siro-rH (1) und CDT2000 (3) überwachen die Luftqualität in einzelnen Räumen und übermitteln den Bedarf an mehr Kapazität an das Gebäudeverwaltungssystem. CDT2000 Duct (2) überwacht die Abluft in einem Bereich und ermöglicht eine bedarfsgesteuerte Lüftung im gesamten Büro.
Aufzugs und Torindustrie
Absicherung aufzugstüren - 2D- und 3D-sensorlösungen
Das umfangreiche Sortiment an CEDES-Lichtvorhängen setzt Massstäbe für die Sicherheit an Aufzugstüren. Sie bieten einen kostengünstigen und zuverlässigen 2D-Schutz. Die 3D-Kamera-Sensor-Technologie, basierend Konventionelle Türabsicherung mit einem Lichtvorhang.
Konventionelle Türabsicherung mit einem Lichtvorhang
TOF/Start detektiert Personen oder Objekte, die sich Karusselltüren nähern. Dank seiner Richtungserkennungsfunktion stellt TOF/Start sicher, das sich die Tür nur dann öffnet, wenn die Person auf diese zugeht. Läuft die Person an der Tür vorbei, wird sie ignoriert und ausgeblendet. Dies erhöht die Energieeffizienz.
Der Lichtvorhang cegard/Mini-CC erfüllt in allen Punkten die Norm EN 81-20 und die Kreuzstrahlen bleiben bis zur vollständigen Schliessung der Tür aktiv. Er verfügt über einen integrierten Kontroller, einen PNP/NPN-Ausgang und zeichnet sich, im Vergleich zu anderen Lichtvorhängen, durch geringen Stromverbrauch aus.
Die zuverlässige Vorraumüberwachung durch IMS 100 Pro bietet einen erhöhten Schutz für die Passagiere und verbessert die Effizienz des Aufzugs. Die zusätzliche Sensorerfassung durch IMS 100 NT ergänzt die konventionelle Lichtvorhang-Absicherung der Aufzugstür.
FAHRTREPPEN
EDES bietet eine Reihe von Sensoren an, die für ein neues Level an Komfort und Schutz für die Benutzer von Fahrtreppen sorgen. Konventionelle Sensoren aktivieren eine Fahrtreppe, wann immer es eine Bewegung innerhalb des Eingangsbereichs der Fahrtreppe gibt. Die CEDES-Sensoren können präzise einen Erfassungsbereich definieren und Querverkehr ausblenden. Dies erhöht die Energieeffizienz, indem sie sicherstellen, dass die Fahrtreppen nur dann in Betrieb sind, wenn sich Personen dieser nähern.
TOF/Start ist ein kompakter und leistungsstarker Sensor, der Personen oder Objekte detektiert, die sich einer Fahrtreppe nähern. Er beschleunigt diese rechtzeitig, so dass die Personen sicher und komfortabel die Fahrtreppe betreten können.
Personentüren
Durch den Einsatz der TOF-Technologie (Time-of-Flight) in CEDES-Sensoren wird die Tür nicht nur aktiviert, sondern zusätzliche Funktionalität geboten. Diese neue Produktgeneration kann entscheiden, ob eine Person oder ein Objekt im Erfassungsbereich durch die Tür PERSONENTÜREN gehen will oder einfach nur vorbeilaufen möchte. Die Sensorlösungen von CEDES sind robust und zuverlässig, dank langjähriger Erfahrung in der Entwicklung und Produktion von Sensoren für den Einsatz an automatischen Türen.
Intelligente TOF-Sensoren ignorieren Querverkehr und erhöhen so die Energieeffizienz
Die Einzellichtschranke ELS 263 ist äusserst kompakt und eignet sich zum direkten Einbau in Türzargen und bei Anwendungen mit begrenztem Platz. Dank vollvergossener Ausführung ist der Sensor auch für Aussenanwendungen geeignet.
Die Einzellichtschranke ELS 300 ist nach EN-13849 und Kategorie 2, Performance Level C zertifiziert. Dank der kompakten Bauweise kann der Sensor sehr einfach in die Anwendung integriert werden.
PARKSCHRANKEN
Durch den Einsatz modernster Technologien bietet CEDES eine immer grössere Auswahl an Lösungen für kundenspezifische Anwendungen an, wie z.B. Sensorik für Parkschranken. Herkömmliche Einzellichtschranken benötigen ein zusätzliches Empfängerelement direkt gegenüber dem Sender. Die Montage erfordert, dass die Verkabelung unterirdisch verläuft. Der Kamerasensor TOF/Spot ermöglicht, dass kein separater Empfänger und keine zusätzliche Verkabelung notwendig sind. Somit wird der Zeitaufwand für die Montage erheblich reduziert. Durch seine spezifische Software können Umwelteinflüsse wie Sonnenlicht oder stark reflektierende Autolacke verarbeitet werden. CEDES ist auf Lösungen von komplexen Anwendungen spezialisiert.
Die sehr kompakte Bauweise des TOF/Spot ermöglicht eine einfachere und effizientere Montage in Parkschranken. Befindet sich noch ein Fahrzeug im Erfassungsbereich, verhindert er ein Absenken der Schranke, Dank der genau einstellbaren Reichweite, ist kein separater Empfänger und keine zusätzliche Verkabelung notwendig.
SCHACHTINFORMATION
Das CEDES-Sortiment an Schachtinformations-Produkten bietet Spitzentechnologie, unterstützt durch 30 Jahre wertvolle Erfahrung in der Aufzugsschacht-Umgebung. Das reicht von Gabellichtschranken für die AufzugsPositionierung bis hin zu einer neuen Generation von SCHACHTINFORMATION Produkten, die absolute Positionierungs- und PositionsÜberwachung bieten. Als hochintegriertes System eliminiert es viele individuelle Systeme und Komponenten eines konventionellen Aufzugs. Es ist für neue Installationen, Modernisierung und Nachrüstungen geeigne.
APS ist ein berührungsloses Absolut Positionierungs-System. Es kann für Aufzüge mit einer Geschwindigkeit bis 20m/s und einer Förderhöhe von max. 1‘500 m eingesetzt werden. Die SIL 3-Zertifizierung erlaubt den Einsatz für sicherheitsrelevante Funktionen.
Farbkontrolle und Farbmessung
Willkommen bei Sensor Instruments
Bei Anwendungen, bei denen eine genaue Bestimmung der Oberflächenfarbe erforderlich ist, sei es der Karosserielack oder der Farbton der Stofffarbe, ist deren genaue Identifizierung erforderlich. Sensoren von Sensor Instruments arbeiten auf Basis der „Echte Farberkennung“, die bis zu 31 Farbnuancen erkennt und zudem in der Lage ist, Lichtreflexionen zu reduzieren. Es versucht nahezu alle Aufgaben im Bereich der Farbsteuerung zu lösen, wobei der Schwerpunkt auf Echtzeitanwendungen liegt.
Der Kunde musste bei der Lieferung von lackierten Komponenten an die Automobilindustrie Fehler vermeiden - Komponenten wie Stoßfänger, Rückspiegelabdeckungen, Ultraschallsensoren, Tankabdeckungen, Griffe, Türen und Fronthaube sind mit glänzendem Lack lackiert, dicht nebeneinander angeordnet und schwer zu erkennen .
Es wurde der SPECTRO-3-Sensor verwendet, der Glanz unterdrücken kann und durch helles weißes Licht direkte Reflexionen minimiert und Farben genau unterscheidet.
Abstandsmessung und Positionierung
Ob im Nahbereich mit Abständen ab 20 mm oder bis zu Abständen von einigen Metern im Fernbereich, ob auf Stahl- , Kunststoff-, Holz-, Papier- oder aber Textiloberflächen gemessen werden muss – mit den Laser-Triangulationssensoren der L-LAS-LT Serie können Sie selbst schwierigste Aufgaben lösen.Darüber hinaus stehen für den Durchlichtbetrieb bei bis zu 2 m Sender- Empfängerabstand Laserlichtvorhänge der L-LAS-TB Serie bis zu einer Höhe von 100 mm zur Verfügung. In Verbindung mit Makroobjektiven können damit z.B. auch Foliendicken mit einer Auflösung von ca. 100 nm gemessen werden.Und schließlich bieten wir eine interessante Auswahl an Lichtleiterabstandssensoren für den Einsatz im Ɛx-Bereich bei Abständen bis 20 mm und Frequenzen bis 100 kHz.Unser Plus für Sie:
Wir gehen individuell auf Ihre Wünsche ein und gestalten Sonderausführungen speziell nach Ihren Vorstellungen und Anforderungen.
Der Durchmesser der verschiedenen Metalldrähte sollte während des Herstellungsprozesses überprüft werden. Dazu wird ein Laserstrahlsensor vom Typ L-LAS verwendet. Der Messbereich des Lasersensors beträgt 6,5 mm und die Auflösung liegt bei ca. 2 µm. Anschließend wird das Analogsignal (0 V bis + 10 V) von der SPS für weitere Berechnungen verwendet (Mindestdurchmesserberechnung). Das analoge Signal informiert über den Durchmesser des Objekts.
Oberflächenkontrolle und Zählaufgaben
Geht es um eine exakte Unterscheidung verschiedenster Interieurkomponenten aus dem Automotivebereich, angefangen mit den verschiedenen Leder- sowie Kunstledermaterialien unterschiedlicher Farbe und Struktur über die Textilmaterialien bis hin zu den Alcantarastoffen, leisten die FARB-GLANZ-KONTRAST-NIR Sensoren der COAST Serie hervorragende Dienste.
Leder- und Kunststoff-Innenausstattungsteile sind zu unterscheiden. DafürDazu wird ein Farb-Glanz-Sensor vom Typ COAST-56-45°-VISIR4 verwendet. In diesem Fall ist der Abstand des Sensors vom Objektca. 56 mm und der Erfassungsbereich bei dieser Entfernung beträgtetwa 20mm. Interiurkomponenten aus Leder und Synthetik könnenrichtig unterschieden werden, wie auf den Bildschirmen gezeigt.
