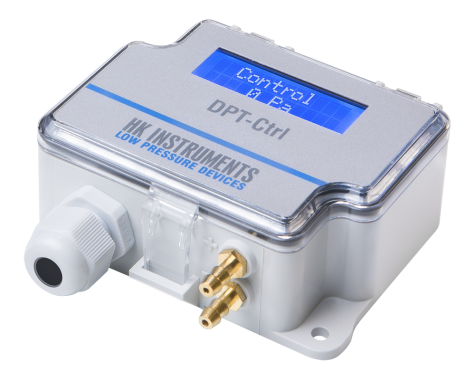

PID-Regler mit zwei Sollwerten DPT-CTRL-2SP

  • Preislisten,
    Downloads
  • Anfrage
Der DPT-CTRL-2SP ist für einfache Systeme konzipiert, wo er den konstanten Luftdruck oder Luftstrom von Lüftern, VAV-Systemen oder Luftklappen steuert. Das Gerät verfügt über einen Binäreingang zur Auswahl zweier benutzerdefinierbarer Sollwerte. Zur Steuerung des Luftstroms kann ein Lüfterhersteller oder eine gängige Messsonde mit einem K-Wert gewählt werden. Die Vorrichtung umfasst auch einen Temperatursensoreingang, der es möglich macht, Durchfluss oder Druck an die Außentemperatur o. ä. anzupassen.

Mit dem DPT-CTRL-2SP sind Luftstrom oder konstanter Druck in Anwendungen steuerbar, in denen es wichtig ist, diese beiden Faktoren konstant zu halten. Durch zwei Sollwerte und die Außentemperaturkompensation werden Energieeinsparungen und eine optimale Raumluftqualität möglich. Der gewünschte Sollwert kann zum Beispiel mit Wochenuhr, Drehschalter oder Schlüsselkartenschalter gewählt werden.

TECHNISCHE DETAILS:
  • Genauigkeit (vom angelegten Druck):
    • Druck < 125 Pa = 1 % + ±2 Pa
    • Druck > 125 Pa = 1 % + ±1 Pa (Modell 2500)
  • Messeinheiten:
    • Druck: Pa, kPa, mbar, inchWC, mmWC, psi
    • Durchfluss: m3/s, m3/h, cfm, l/s, m/s, ft/min
  • Regelsignal: 0…10 VDC
  • Ausgangssignal: Keines
  • PID-Parameter: Über Menü einstellbar
  • Nullpunktkalibrierung: per Drucktaster
  • Versorgungsspannung: 24 VDC ±10 % / 24 VAC ±10 %
  • Stromverbrauch: < 1,0 W
  • Betriebstemperatur: –10…+50 °C
  • Schutzklasse: IP54
DPT-CTRL-2SP

  • Preislisten,
    Downloads
  • Anfrage
Hersteller HK Instrumets
katalogove_cislo DPT-CTRL-2SP
