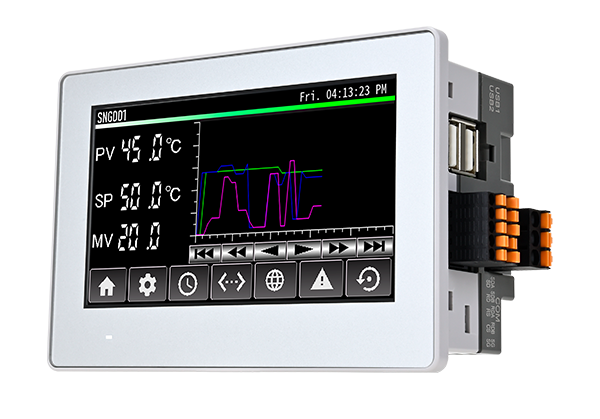

HMI Bedienterminal FT1J 4,3“ mit integriertem PLC und kapazitivem Touchscreen

  • Preislisten,
    Downloads
  • Anfrage
Kompakte All-in-One PLC und HMI:
Dieses kompakte 4,3-Zoll-Gerät kombiniert eine PLC und eine HMI für hohe Leistung. Seine Dual-CPU-Struktur verbessert die Scanzeit für eine schnellere Verarbeitung.

Verbesserte PLC-Steuerung:
Mit integrierten und erweiterbaren E/A, eingebauten Analogeingängen/-ausgängen und Unterstützung für PID, PWM, Hochgeschwindigkeitseingänge und Skriptprogrammierung bewältigt sie komplexe Automatisierungsaufgaben mit Leichtigkeit.

Zukunftsweisendes HMI-Design:
Die HMI ist mit PCAP-Technologie ausgestattet für hervorragende Sichtbarkeit und Langlebigkeit. Es unterstützt Multi-Touch und verhindert versehentliche Eingaben durch Wassertropfen, so dass ein zuverlässiger Betrieb in verschiedensten Umgebungen gewährleistet ist.

Das Gerät unterstützt auch EtherNet/IP, Modbus TCP/IP, BACnet/IP und IIoT-Funktionen wie MQTT für moderne industrielle Konnektivität.

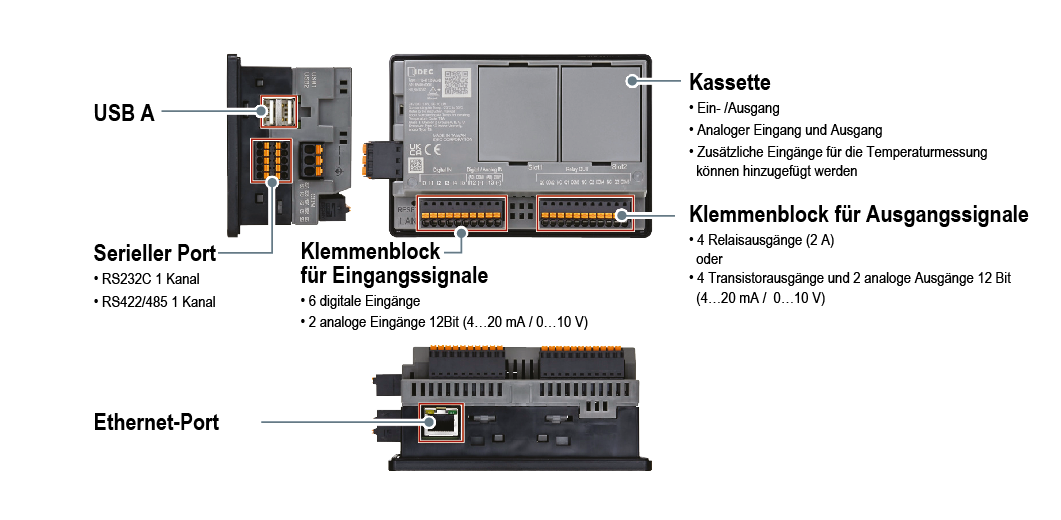

Technische Daten:
  • 4,3“ farbiger LCD-Touchscreen
  • Bis zu 14 integrierte Ein- und Ausgänge und 22 erweiterbare Ein- und Ausgänge
  • Betriebstemperatur –20…+55 °C
  • Auflösung 480 × 272
  • PCAP-HMI, 16 Millionen Farben
  • Integrierte analoge Ein- und Ausgänge
  • MQTT, EtherNet/IP, Modbus TCP/IP, BACnet/IP, Webserver, E-Mail, Twitter/X, FTP u. v. m.
  • Steuerung von RTD/Temperatursensoren, PID und PWM
  • Auch in NPN-Ausführung erhältlich

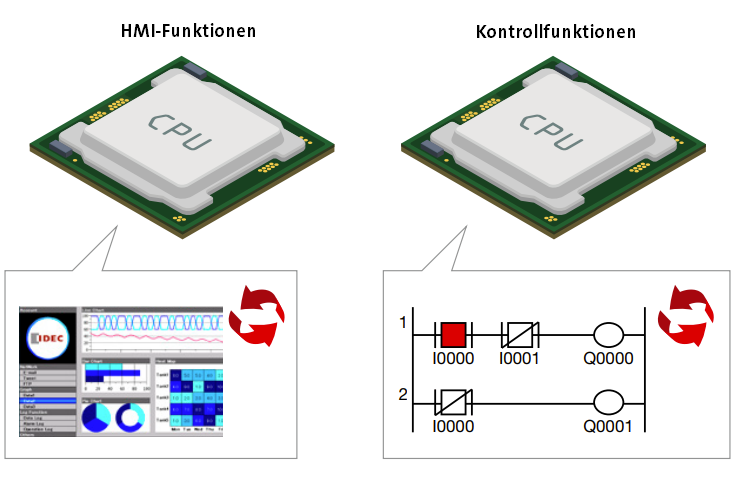

Parallele CPU-Konfiguration für Hochgeschwindigkeitssteuerung
FT1J und FT2J sind mit zwei parallel arbeitenden Prozessoren für PLC und HMI ausgestattet. Dieses Design gewährleistet eine Hochgeschwindigkeits-Echtzeitsteuerung ohne Einschränkung der HMI-Funktionalität und erweitert so das Spektrum kompatibler Anwendungen.

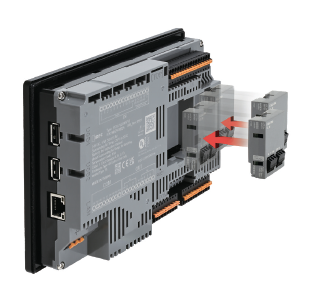

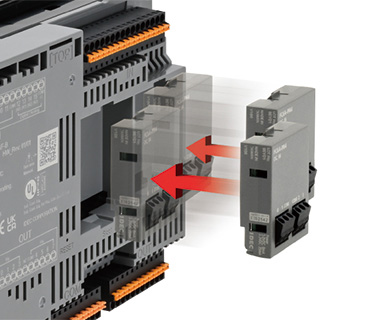

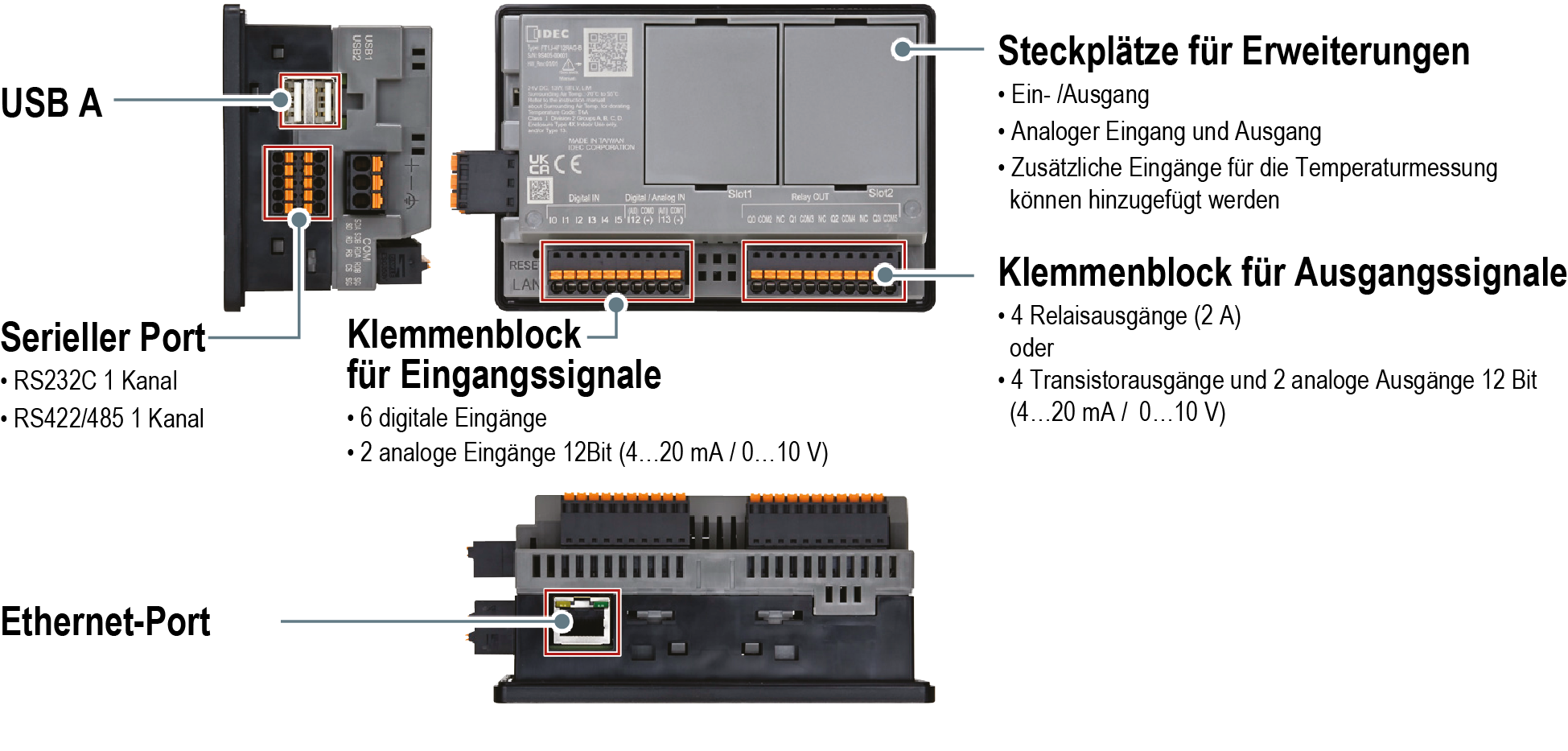

Erweiterung der I/O über Steckplätze für Erweiterungen
Es können bis zu 2 digitale oder analoge Erweiterungsmodule über Steckplätze angeschlossen werden, wodurch bis zu 8 digitale I/O und bis zu 4 analoge I/O hinzugefügt werden können.



Analoge I/O
Das Gerät ist mit integrierten analogen I/O zur Steuerung analoger Signale von 0 bis 10 V DC (4 bis 20 mA) mit einer Auflösung von 12 Bit ausgestattet. Ein an den analogen Eingang angeschlossenes Potentiometer ermöglicht die einfache Konfiguration analoger Einstellungen, wie zum Beispiel eines Timers.



Vorstellung der HMI + PLC IDEC FT1J und FT2J
